濟南火龍熱陶瓷有限責任公司十余年專(zhuān)注耐火材料生產(chǎn)與應用，是國內外知名的耐火纖維板生產(chǎn)廠(chǎng)家。自2015年起，火龍節能客戶(hù)彭總將HLGX陶瓷纖維擋火板加工后應用于化成箔生產(chǎn)線(xiàn)烘干爐中，取得了良好的隔熱保溫效果。

化成箔生產(chǎn)工藝

一種化成箔生產(chǎn)工藝步驟：(1)鋁箔前處理：將鋁箔浸入90～100℃的高純水中靜置9～12min；(2)一至三級化成：將經(jīng)過(guò)步驟(1)處理的鋁箔依次放入一級化成液、二級化成液和三級化成液中進(jìn)行化成處理，化成液的質(zhì)量分數依次增大；化成均在直流電場(chǎng)中進(jìn)行，直流電場(chǎng)的電壓為100～200V，化成時(shí)間均為9～12min；(3)烘焙：將經(jīng)過(guò)三級化成后的鋁箔放置于450～550℃的烘箱中烘焙2～3min；(4)四級化成：將經(jīng)過(guò)烘焙處理的鋁箔放入四級化成液中進(jìn)行四級化成處理，化成在直流電場(chǎng)中進(jìn)行，直流電場(chǎng)的電壓為200～250V，化成時(shí)間為40～60min；(5)固化：將四級化成后的鋁箔放入固化液中進(jìn)行固化處理；所述固化液為磷酸二氫銨溶液或磷酸二氫銨與磷酸的混合溶液，固化時(shí)間為7～10min；(6)干燥：將經(jīng)過(guò)固化處理后的鋁箔置于200～250℃的烘箱中烘烤2～3min，得最終化成箔產(chǎn)品。

化成箔生產(chǎn)線(xiàn)工業(yè)爐保溫施工現場(chǎng)

四川某化成箔生產(chǎn)線(xiàn)烘干爐施工現場(chǎng)，工人師傅在安裝HLGX陶瓷纖維擋火板。

HLGX陶瓷纖維帶作為隔熱密封條固定在四周，消除貫通縫對傳熱影響。

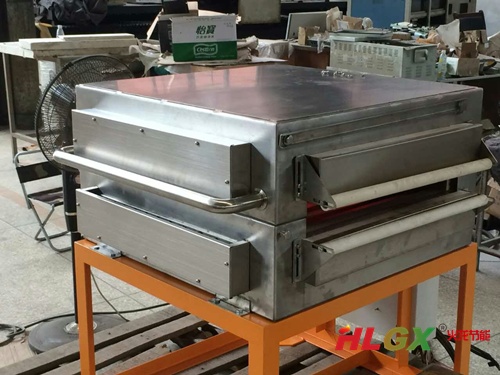

第1臺化成箔生產(chǎn)線(xiàn)烘干爐保溫施工完畢，右側預留窄口為物料進(jìn)出口。

方型化成箔生產(chǎn)線(xiàn)烘干爐隔熱效果測試現場(chǎng)照片，隔熱效果良好。目前烘干設備冷面溫度控制在50℃以下，有效預防化成箔生產(chǎn)線(xiàn)操作人員燙傷。

13年陶瓷纖維擋火板生產(chǎn)廠(chǎng)家火龍節能咨詢(xún)服務(wù)熱線(xiàn)400-0531-696

本文由濟南火龍熱陶瓷有限責任公司整理

轉載請注明出處www.fund-her.com

侵權必究
